【產品用途】
Q45F 型 PN16~PN40 T形三通球閥有T形和L形。T形能使三條正交的管道相互聯通和切斷第三條通道，起分流、合流作用。L形只能連接相互正交的兩條管道，不能同時保持第三條管道的相互連通，只起分配作用。
【產品特點】
1、三通球閥在結構上采用一體化結構，4面閥座的密封型式，法蘭聯接少，可靠性高，設計實現了輕量化。
2、三通球芯分T形和L形，使用壽命長，流通能力大，阻力小。
3、球閥按作用式分單作用和雙作用兩種型式，單作用式的特點是一旦動力源發生故障時，球閥將處于控制系統要求的狀態。
【性能參數】
|
型號 |
Q45F-16C |
Q45F-25C |
Q45F-40C |
Q45F-16P |
Q45F-25P |
Q45F-40P |
|
工作壓力（℃） |
1.6 |
2.5 |
4.0 |
1.6 |
2.5 |
4.0 |
|
適用溫度（℃） |
≤150 |
|
適用介質 |
水、蒸汽、油品等 |
弱腐蝕性介質 |
|
材料 |
閥體 |
碳素鋼鑄件 |
鉻鎳鈦不銹鋼鑄件 |
|
球體、閥桿 |
2Cr13 |
鉻鎳鈦不銹鋼 |
|
密封圈 |
增強聚四氟乙烯 |
|
填料 |
聚四氟乙烯 |
主要外形和連接尺寸
| 公稱通徑 |
主要外形尺寸和連接尺寸 |
| L |
D |
D1 |
D2 |
b |
Z-d |
H |
W |
| Q44F-16C Q44F-16P Q644F-16C Q644F-16P Q944F-16C Q944F-16P Q45F-16C Q45F-16P Q645F-16C Q645F-16P Q945F-16C Q945F-16P |
| 15 |
108 |
95 |
65 |
45 |
14 |
414 |
95 |
140 |
| 20 |
117 |
105 |
75 |
55 |
14 |
414 |
105 |
160 |
| 25 |
127 |
115 |
85 |
65 |
14 |
414 |
113 |
180 |
| 32 |
140 |
135 |
100 |
78 |
16 |
418 |
135 |
250 |
| 40 |
165 |
145 |
110 |
85 |
16 |
418 |
142 |
300 |
| 50 |
178 |
160 |
125 |
100 |
16 |
418 |
154 |
350 |
| 65 |
191 |
180 |
145 |
120 |
18 |
418 |
175 |
350 |
| 80 |
203 |
195 |
160 |
135 |
20 |
818 |
190 |
400 |
| 100 |
229 |
215 |
180 |
155 |
20 |
818 |
225 |
500 |
| 125 |
356 |
245 |
210 |
185 |
22 |
818 |
245 |
600 |
| 150 |
394 |
280 |
240 |
210 |
24 |
823 |
265 |
800 |
| 200 |
457 |
335 |
295 |
265 |
26 |
1223 |
305 |
800 |
| 250 |
533 |
405 |
355 |
320 |
30 |
1225 |
370 |
1300 |

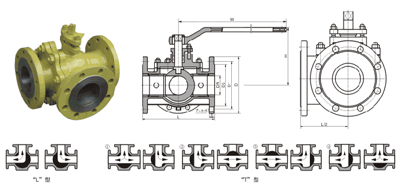

【結構圖片】
|
